1404 自力式壓差控制閥
產品用途:
ZYC型自力式壓差控制閥,是一種利;用人質自身的壓力變化的進行自我控制而保持流經該被控系統介質壓差不變的節能;產品。適用于供暖方式采用雙管系統的壓;差控制,保證系統的壓差基本不變,降低:噪音,平衡阻力,消除熱網的水力失調。
產品特點:
1、線性流量特性,開度大時流量大,開度小時流量小;
2、閥體采用直流式結構,流體阻力小:
3、有開啟百分比顯示,開啟圈數與閥桿螺距的乘積,即為開度數值;
4、閥門進出口有測壓小閥,與智能儀表用軟管連接后,可以方便地測量出閥門前后的壓差和通過閥門的流量;
5、密封面采用聚四氟乙烯,密封性能好,壽命長;
聯系我們

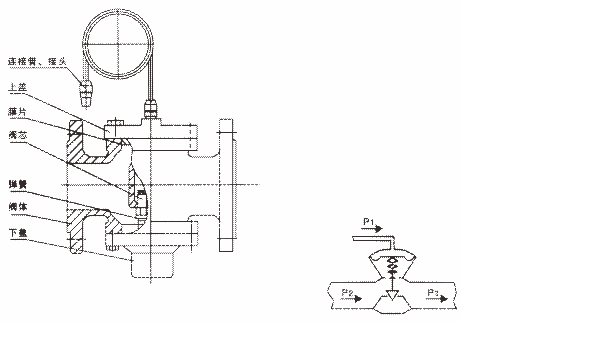

工作原理:
現以安裝在回水管道上的ZYC型自力式壓差控制閥為例說明工作原理。當供水壓力P1增大或減不時,信號由連接管傳入膜片上腔,帶動閥芯下移或上移,使閥座的流通面積減小或增大。P2 - P3也增大或減小,直到P1-P2保持原值恒定。當回水壓力P3增大或減小的:瞬間同閥座流向出口的流速降低或升高,膜片下壓力P2也在這個瞬間增高或降低,帶動閥芯上移或下移,直到膜片的受力重新平衡,P2恢復原值,P1-P2保護原值恒定,從而保證了被控系統的供回水間壓差基本不變

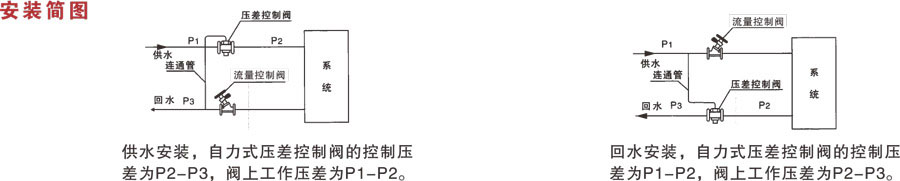

按閥體上箭頭所示的水流方向安裝,DN32- 125的要安裝在回水管道上,在供水管道上將連通管的安裝接頭裝好,并確認其內孔與供水管相通(安裝接頭為1/4管螺紋),然后裝上連通管,連通管的另一頭與閥門上的控制孔相連,DN15- -25的要裝在供水管道上,連通管與回水相通。如下圖所示。
