產品用途:
我公司生產的BYF-16型動態平衡閥,用于需要進行流量控制的水系統中,尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節,即可使系統流量自動恒定在要求的設定值。
產品特點:
1、能使系統流量自動平衡在要求的設定值:
2、能自動消除水系統中因各種因素引起的水力失調現象,保持用戶所需流量,克服“冷熱不均”,提高供熱,空調的室溫合格率;
3、能有效地克服“大流量,小溫度”的不良運行方式,提高系統能效,實現經濟運行。
工作原理:
動態平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1,手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥.瓣調到某一位置時,即人為確定了“設定流量”,以及相對應的固定(P2-P3)值。當系統流量增大時,(P2-P3)的實際值超過了允許的給定值,此時自動調節閥瓣自動關小,直至流量重新維持到設定流量,反之亦然。
結構型式:

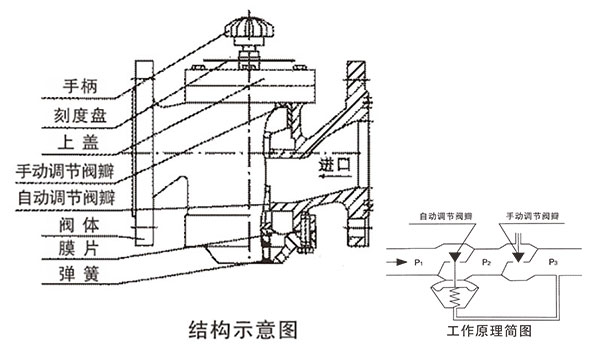

該閥主要由閥體,上下蓋、自動調節閥瓣、手動調芾閥瓣,膜片和彈簧等組成,如圖所示
產品設計選型:
1、一般在管網大的分支點,熱入口,室內立管皆應設計、安裝動態平衡閥,以提高系統調節性能。
2、選用時可參考(主要外型尺寸及性能參數表)和(自力式平衡閥選型圖),設計流量應選在圖中的涂黑部分。
3、動態平衡閥可安裝在供水管上,也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時,為安全起見,動態平衡閥宜安裝在供水管上。
4、最高使用溫度100C,公稱壓力1.6MPa。
5、適用壓差范圍: 20-300Kpa。 當系統流體工作壓差超過300Kpa時,為防止產生噪音,應采取措施將多余的壓差消耗掉。
6、動態平衡閥不具備關斷功能,根據需要應另設關斷閥門。
7、選用DN15-DN25口徑的動態平衡閥,須注明連接方式。
